Montaż koła narożnego

---

Montaż koła narożnego odbywa się na bazie zakotwionej osi koła z wyeksploatowanego i zdemontowanego zgarniacza.

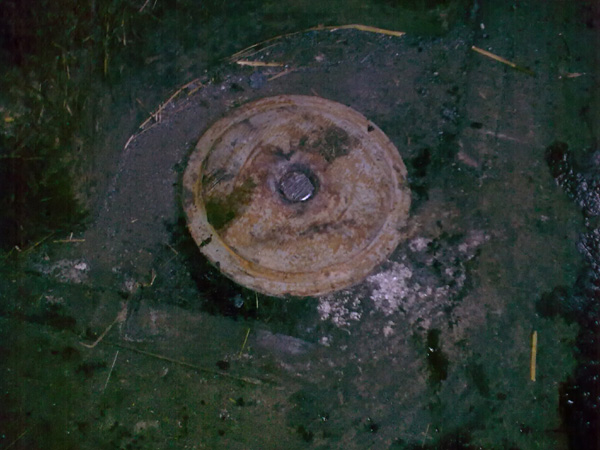

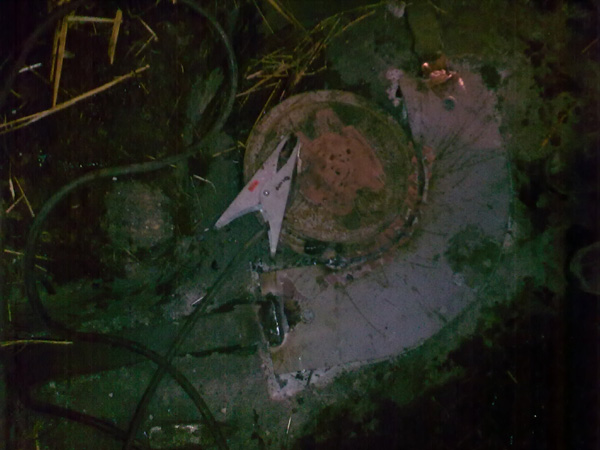

Oczyszczanie osi i podłoża

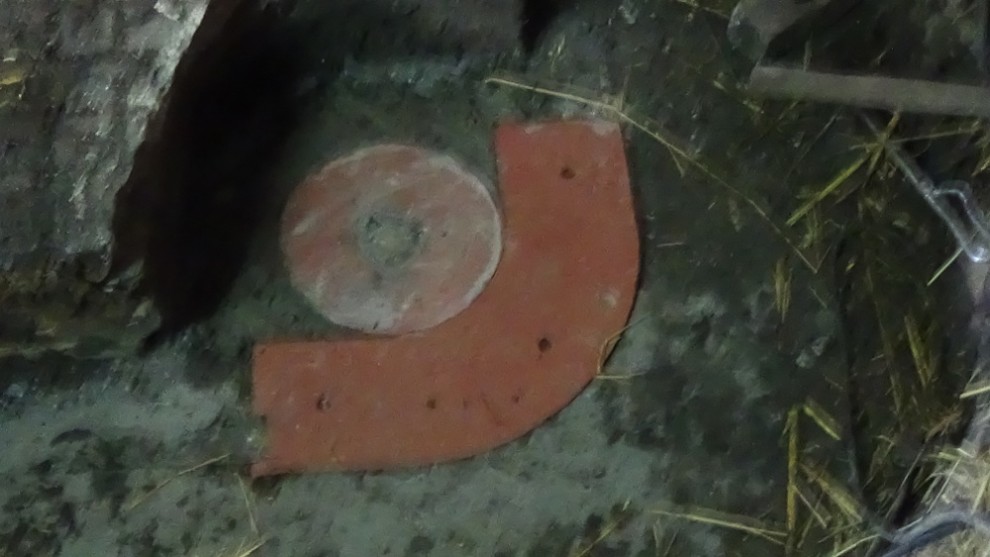

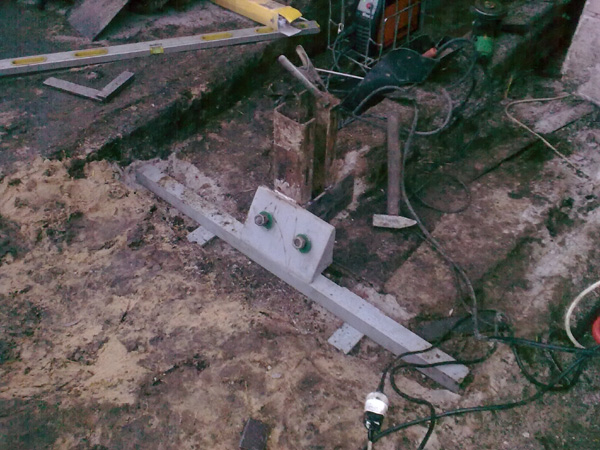

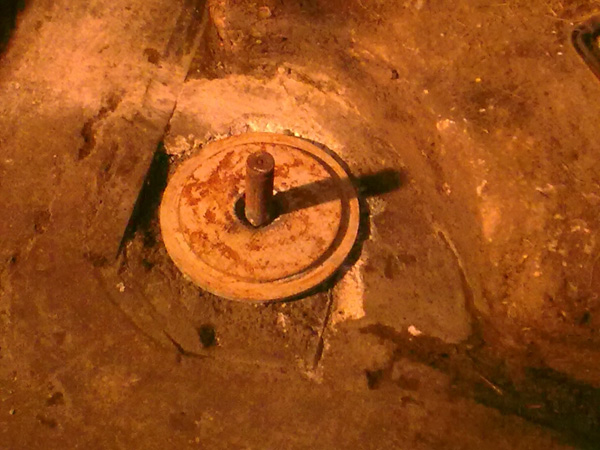

Dopasowanie i wypoziomowanie podstawy nowej osi.

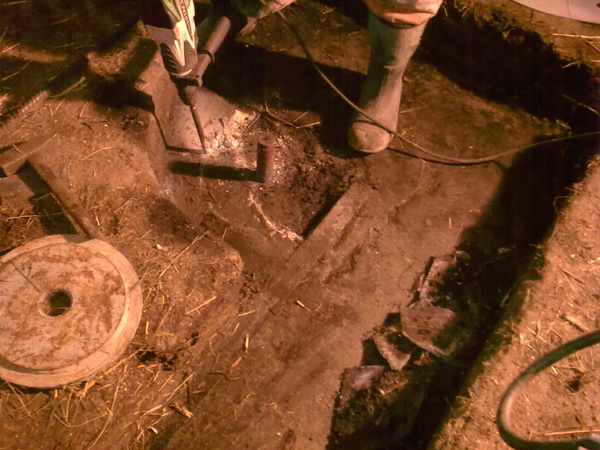

Ucięcie osi przy podstawie oraz dopasowanie ślizgu.

Dopasowanie i zakotwienie ślizgu łańcucha.

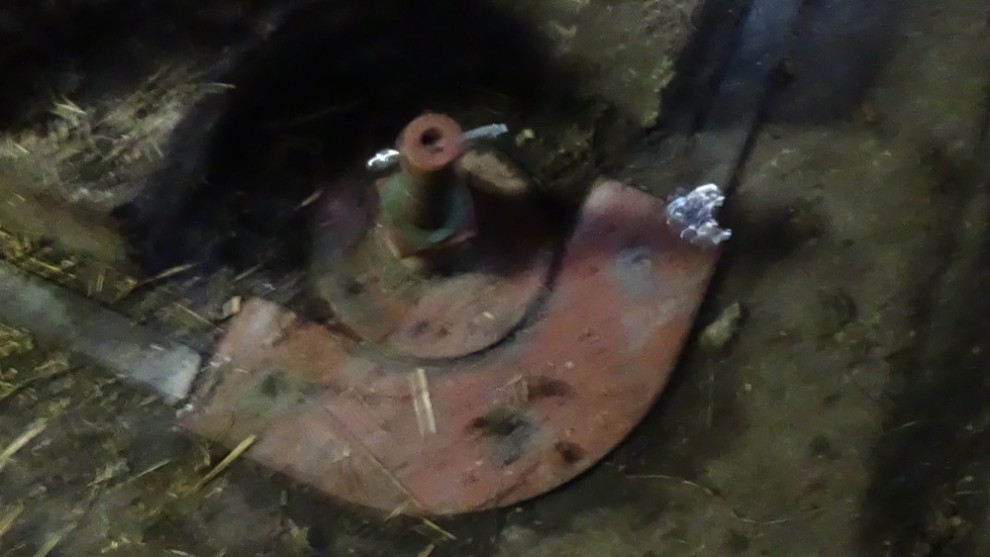

Przyspawanie podstawy nowej osi do starej osi oraz przyspawanie ślizgu łańcucha z jednoczesnym zespoleniem ze ślizgami bocznymi.

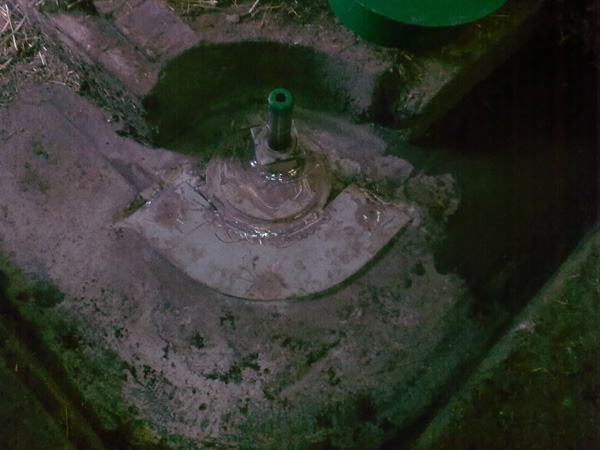

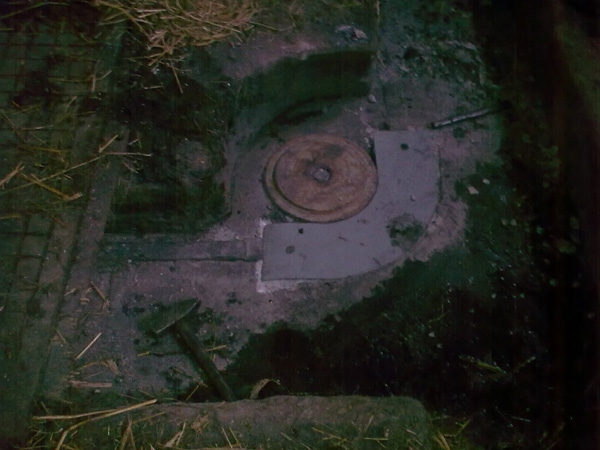

Wypoziomowanie i przyspawanie nowej osi do podstawy.

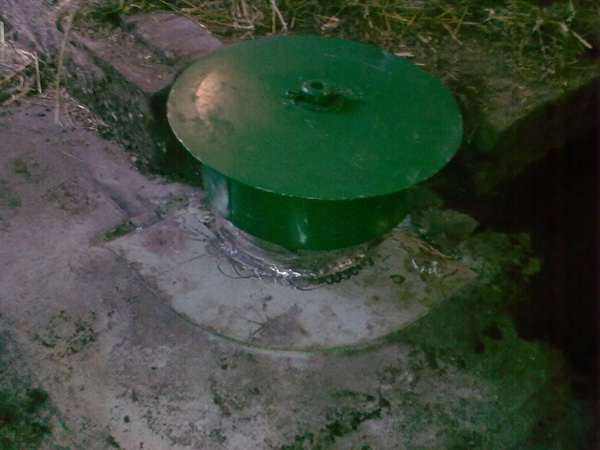

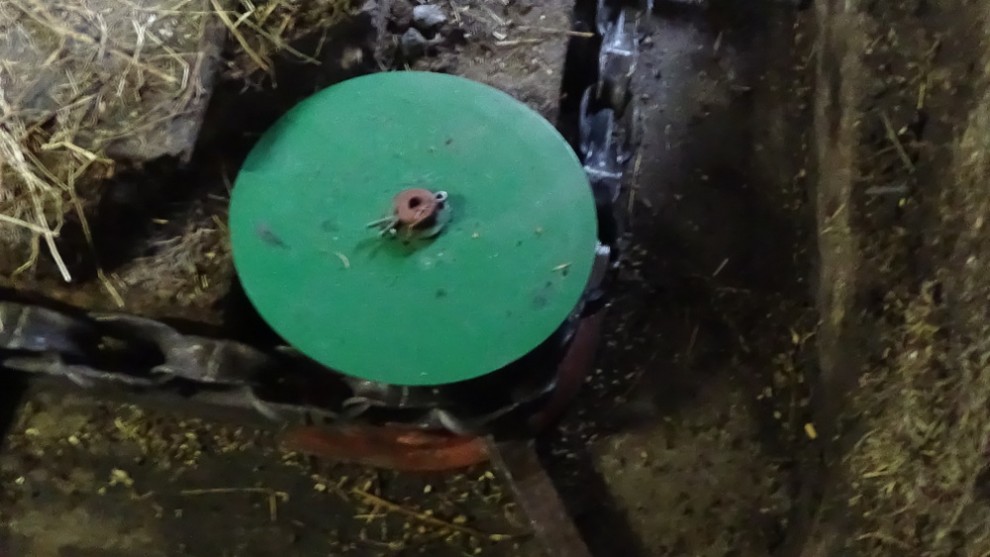

Założenie koła narożnego.

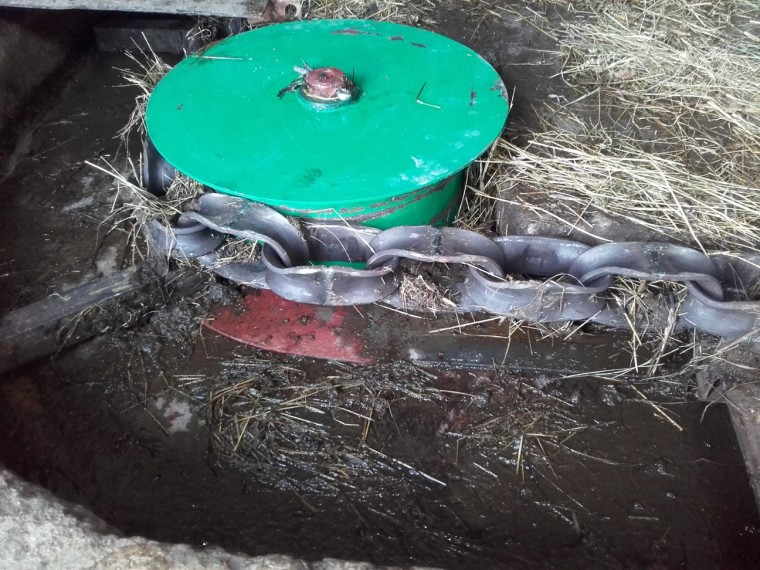

Koło narożne - zgarniacz w ruchu.



Montaż koła kierunkowego

---

Montaż koła kierunkowego polega na zamontowaniu skrzyni koła kierunkowego wraz z kołem bezpośrednio do dna i boków kanału za pomocą systemu kotwiącego.

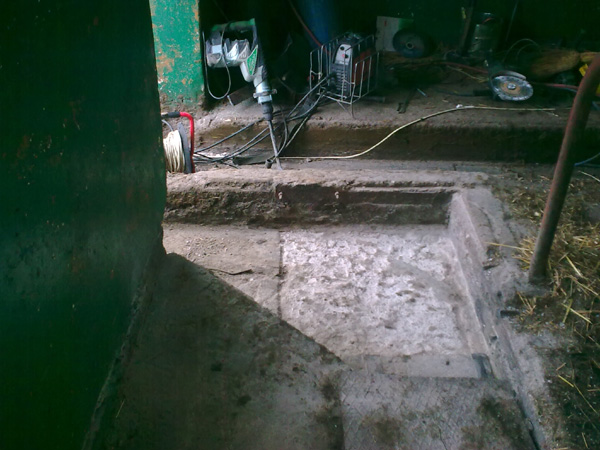

Przygotowanie kanału polega na zdemontowaniu starych kół kierunkowych poprzedniego zgarniacza oraz wykuciu obniżenia na dno skrzyni.



Koło układ lewy; Koło układ prawy

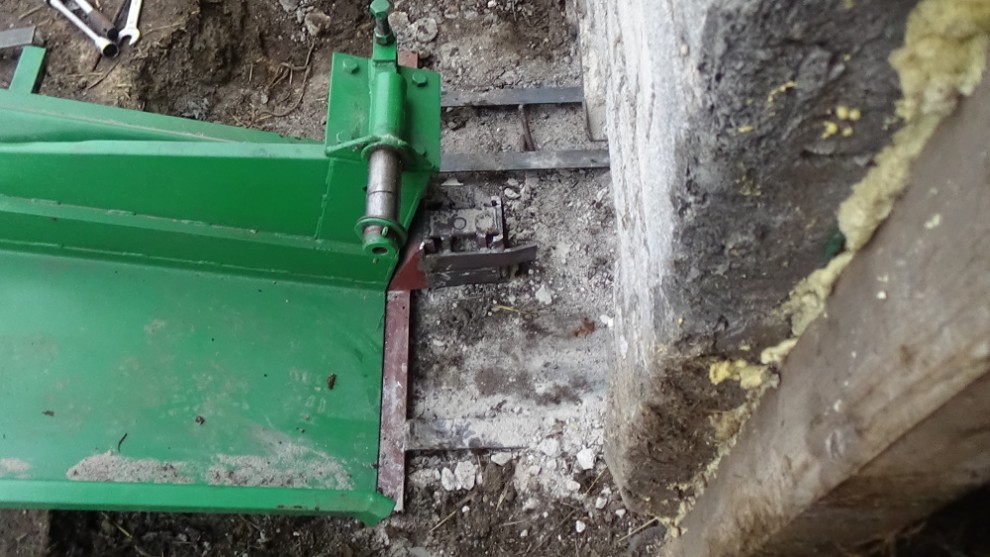

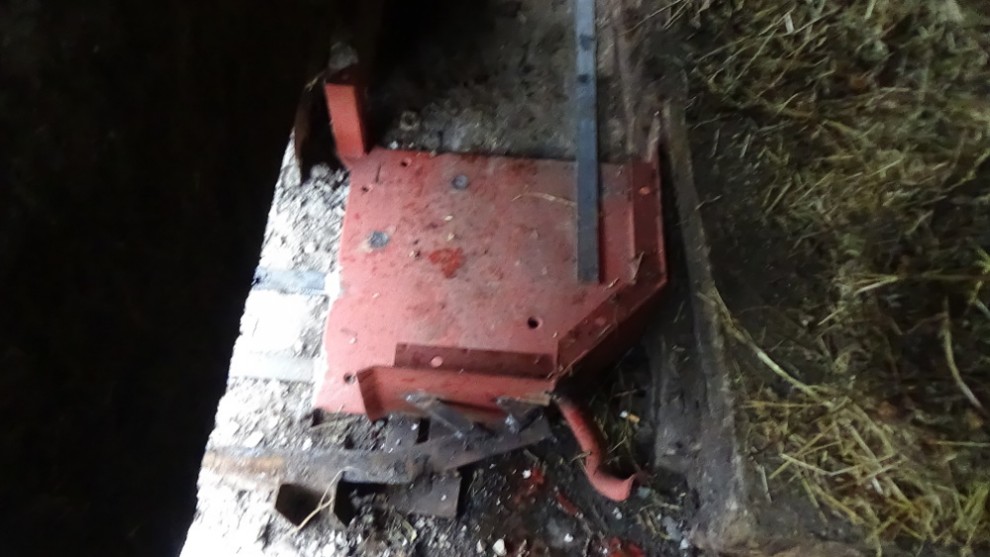

Montaż skrzyni do boków kanału oraz dna za pomocą systemu kotwiącego. Ślizgi łańcucha zostają przyspawane z obydwóch stron do dna skrzyni.



Koło układ lewy; Koło układ prawy

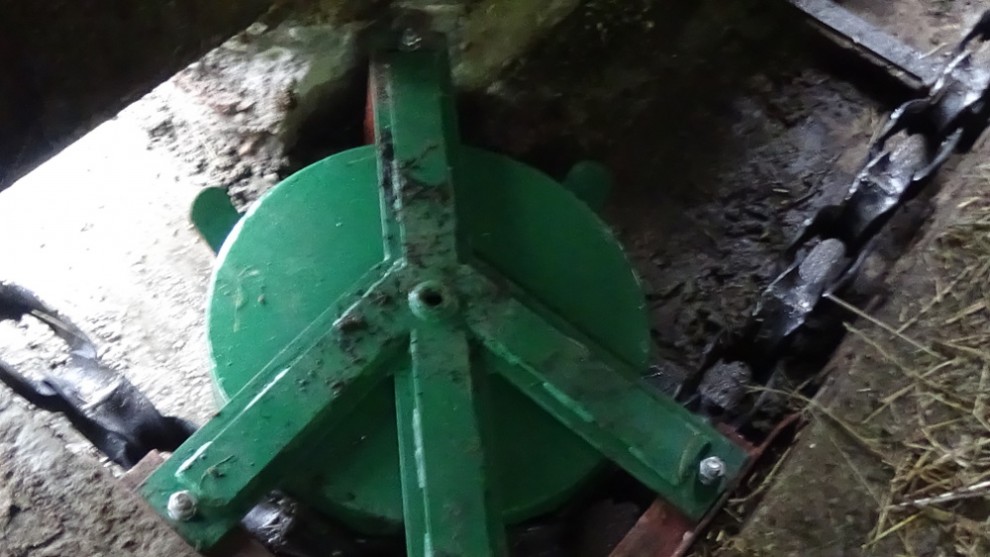

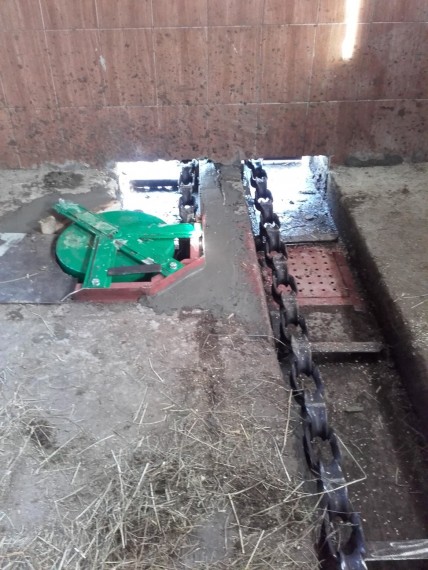

Przykręcenie koła kierunkowego do skrzyni.



Koło układ lewy; Koło układ prawy

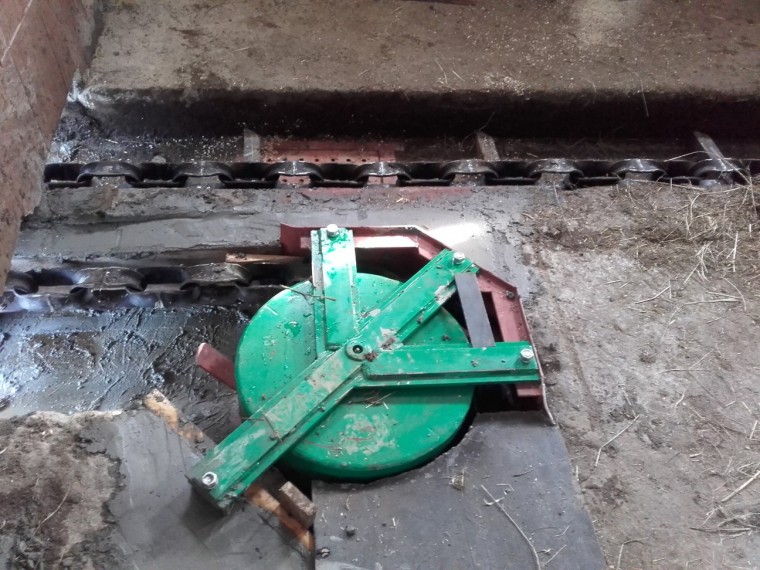

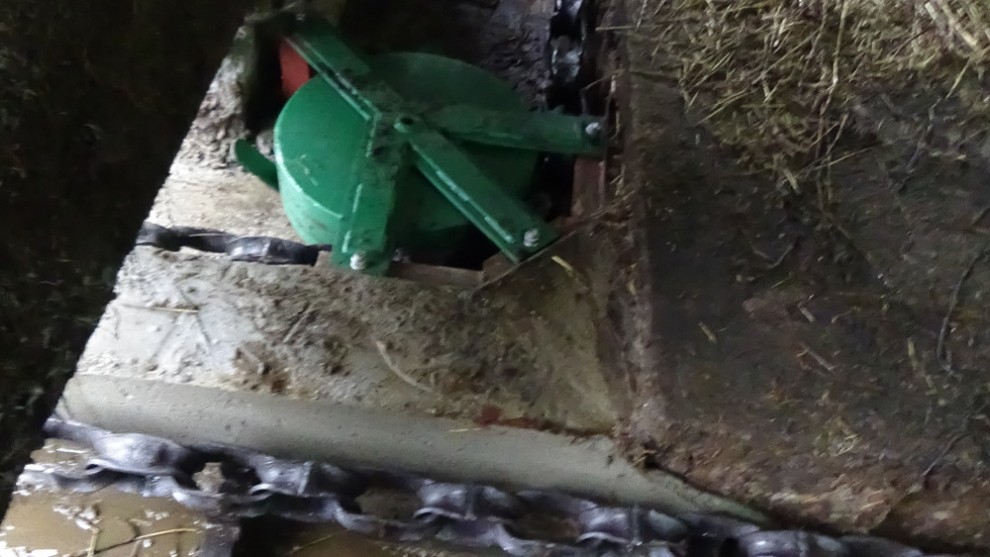

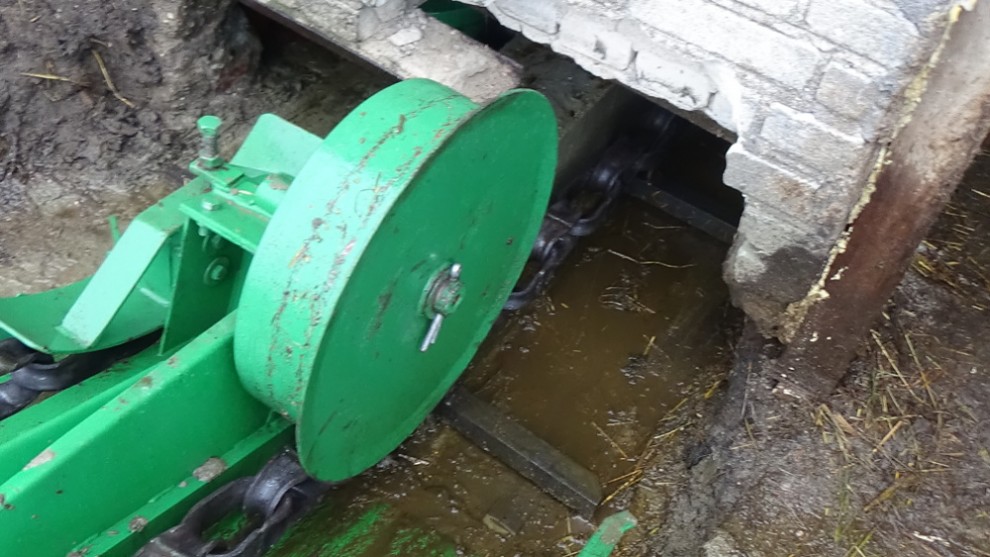

Koło kierunkowe - zgarniacz w ruchu.



Montaż wyrzutni

---

Montaż wyrzutni odbywa się przy wykorzystaniu kotw z poprzedniego wyeksploatowanego zgarniacza łańcuchowego.

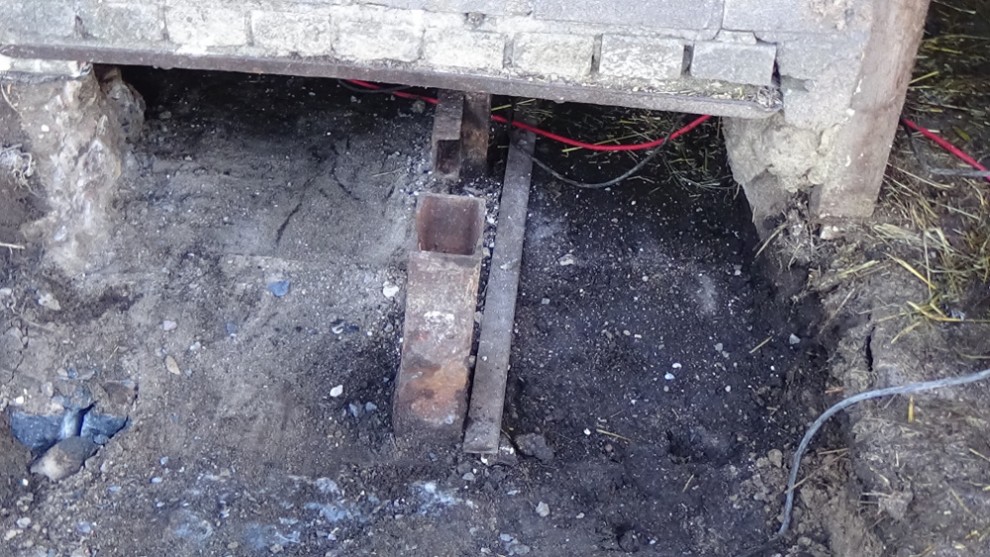

Demontaż wyrzutni wyeksploatowanego zgarniacza bez naruszenia kotwy wyrzutni widocznej na zdjęciach.

Przyspawanie nowej kotwy WK-4 do starej kotwy wyrzutni z poprzedniego zgarniacza.

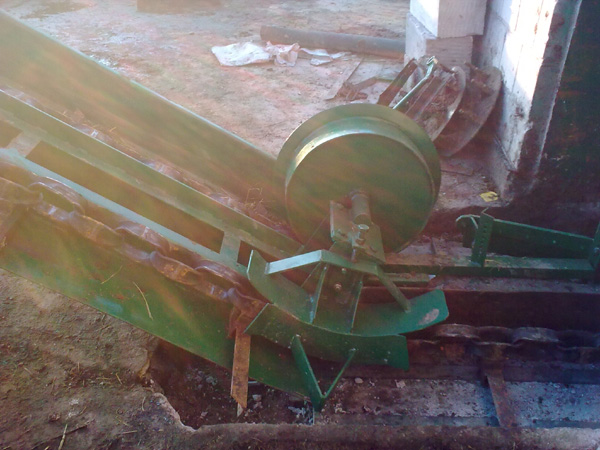

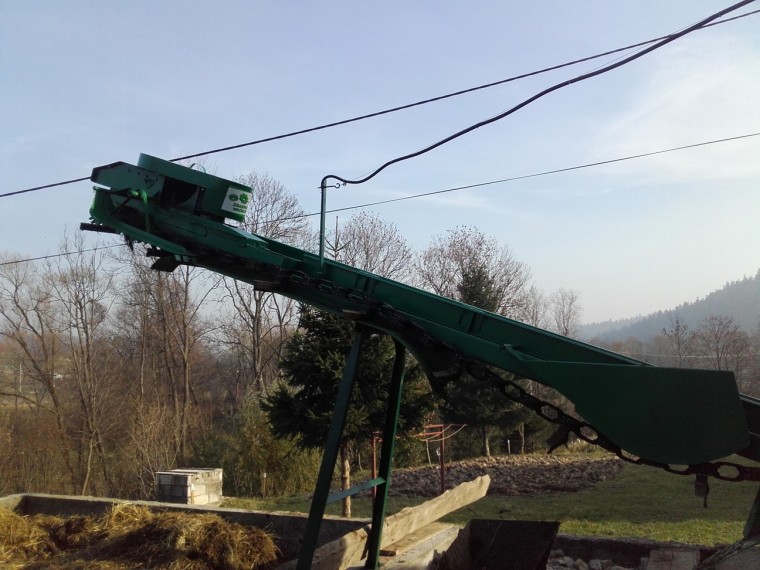

Przykręcenie podniesionej wyrzutni do kotwy.

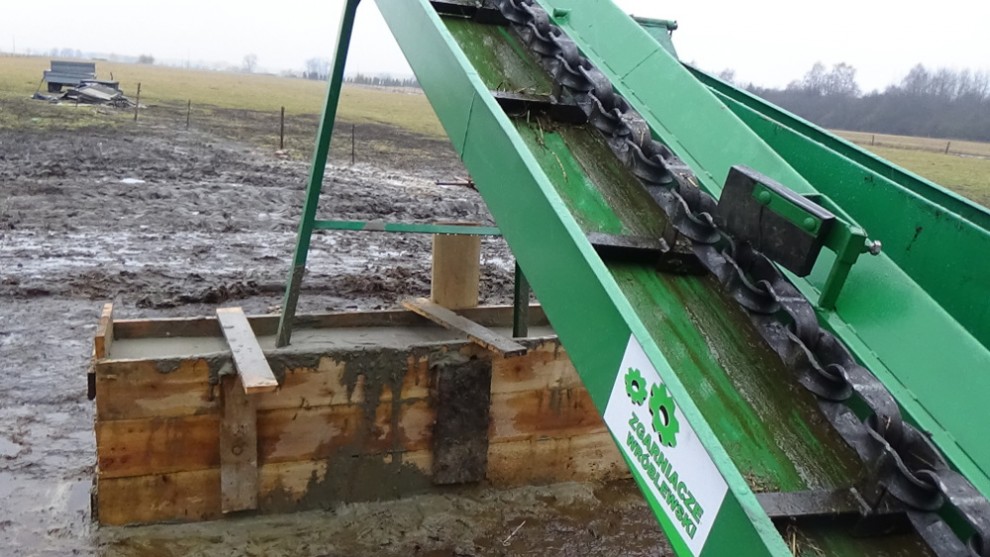

Zamontowanie podpory wyrzutni bezpośrednio do podłoża betonowego lub do kotwy podpory wyrzutni z poprzedniego zgarniacza (można zalać betonem dodatkową podporę).

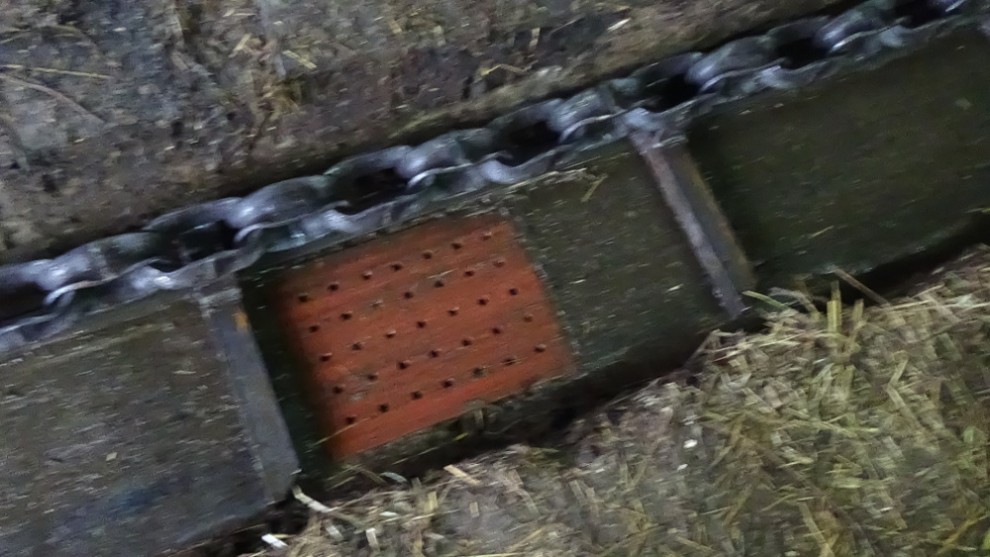

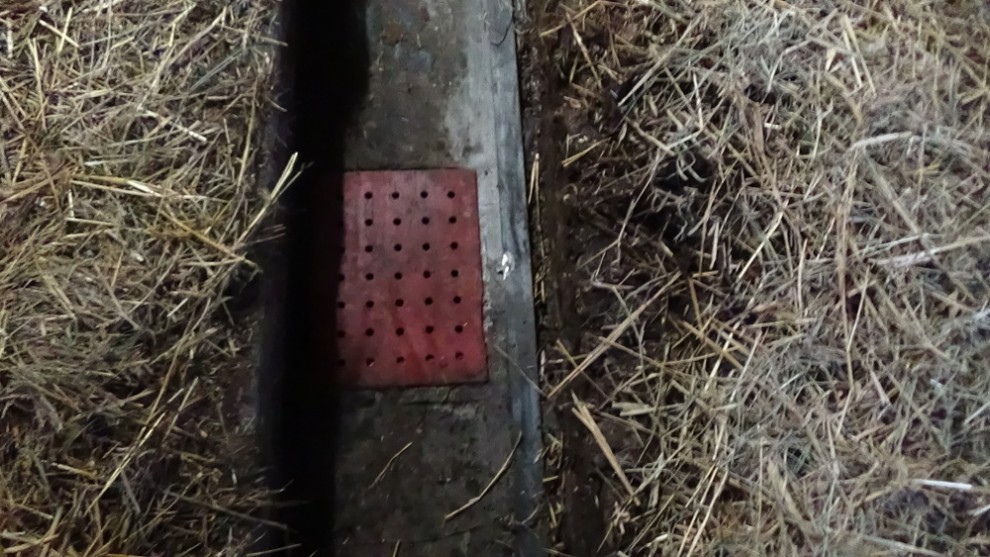

Montaż ślizgu łańcucha na dnie kanału wraz z wymianą kratek ściekowych.

Montaż łańcucha

---

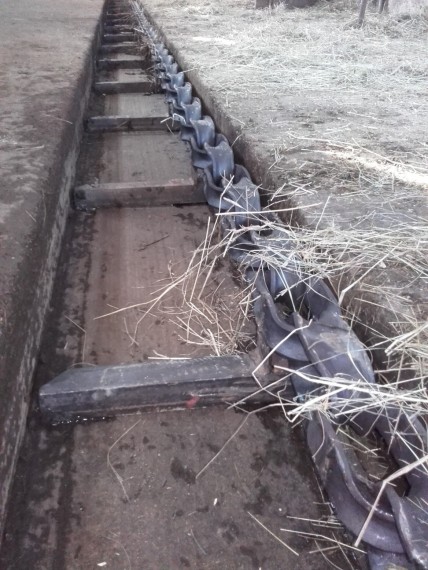

Rozciągnięcie łańcucha w kanałach.

Połączenie łańcucha ogniwami łączącymi oraz napięcie przy wyrzutni.
Napinać łańcuch można za pomocą napędu, ślizgu dociskającego lub napinacza.



Uruchomienie zgarniacza

---
